緣起ORIGIN

　　第一批海綿試點城市共16個，16個海綿試點城市三年（2015-2018）計劃實施試點區域總面積為435平方公里。池州作為第一批試點城市，有著水資源豐富，地下水位高的特征；且試點區域位于老城區，為改造項目，難度大；另外合流制系統、黑臭水體等城市問題都期望伴隨這場改造運動同期得到改善。

　　海綿試點城市肩負著更多的社會(huì )責任，首當其沖要快速緩解內澇，改善公共景觀環境和水環境，同時促進海綿產業發展，加強政策的引導，并不斷獲得社會(huì )的支持和認可。2016-2018歷時3年多，阿普貝思、雨人潤科和池州重點項目辦公室通過三年的協作，將池州市中心以前的一個黑臭水塘落地為市民的親水濕地公園。

　　分析ANALYSIS

　　項目位于高密度開發老城區，周邊醫院、銀行、單位宿舍、部隊大院、違建等各種性質的建筑把原本護城河圍合成了一個小小的黑臭水塘。雖然紅線面積只有3.5公頃大，但是由于項目處于該片區的低點，同時處于合流制片區，需要協調考慮的面積達到15公頃以上。

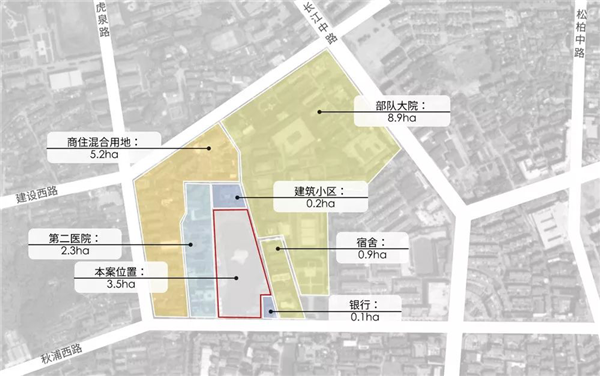

項目周邊用地及面積

　　設計難點：

　　1.紅線外約4.7公頃的小區和建筑的雨污水直接排入該水體，雨污分流改造難度大；

　　2.下游規劃污水管徑為DN400，排污能力有限，雨季控制效率影響大；

　　3.北側小區室外地坪標高低，暴雨季節水塘水位曾經淹沒到房屋首層；

　　4.水體周?chē)淮罅窟`章建筑包圍，完全被隔離，水生態環境惡劣。

改造前的遺址是一個黑臭水塘

　　設計目標：

　　1.活化片區消極空間，將水體改建為市民可以休閑的公園；

　　2.改善水質，修復水體生態功能，改善動植物棲息地環境；

　　3.改造成海綿城市的人工濕地，年徑流總量達到85%，應對30年一遇暴雨。

　　水系統設計WATER SYSTEM DESIGN

　　水系統方案設計分為5個部分：

　　1.截污系統方案設計；

　　2.內源治理方案；

　　3.源頭海綿設施；

　　4.防澇系統；

　　5.水循環和水體生態系統構建；

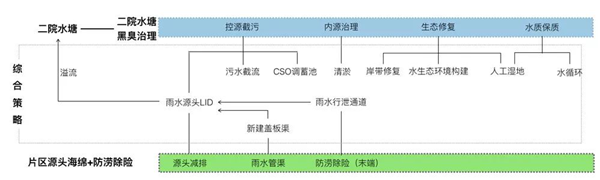

水系統綜合改造策略示意圖

外圍污水匯入分析

　　首先依據周邊區域的可改造實施難度，沿水體東側紅線外修建DN400的截污管線將東側區域內的雨污水接至水體南側市政道路上。同時配合修建合流制溢流（CSO）調蓄水池，應對高峰時期的污染負荷。其次，通過對內部清淤、水體內部垃圾漂浮物進行清理等措施來實現內源治理。

項目周邊區域高程分析

在源頭方面，通過雨水花園、植草溝、垂直流濕地對場地內產生的徑流量進行低影響處理。對內部場地的豎向進行細致處理，結合溢流調節設施，保障北部小區達到30年一遇暴雨的防澇標準。為了保持水體自?xún)裟芰?，設計微生物和水生物生態系統和水循環路線。

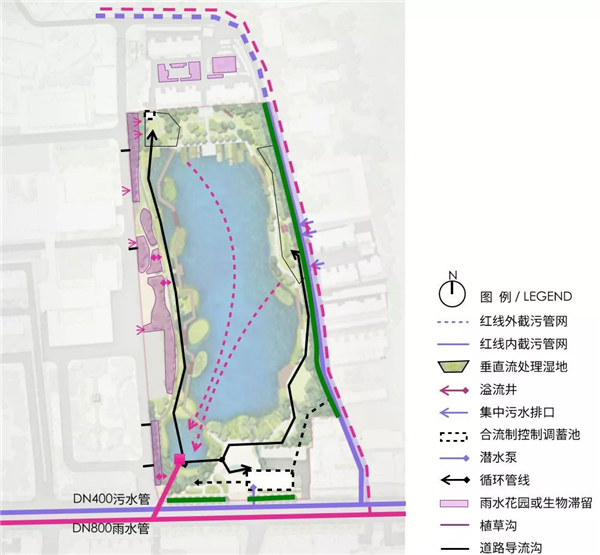

水系統方案設計

　　景觀設計LANDSCAPE DESIGN

　　場地原本為池州護城河中的一段，隨著城市的不斷建設和發展，護城河消失殆盡，只剩下了這1.8公頃的水塘。水體被各種建筑遮擋包圍，雖身處鬧市，但其實是人們認識中的一塊“飛地”。水體處于該片區的低點，與紅線周邊的市政標高差異很大。我們想把這塊不大的、凹陷于城市四周的水體設計成公共開放空間，期望營造一種行走在水上的感覺?？此剖且粭l簡單的環形步道，但是期望這種漂浮的感覺隨著周邊的界面的變化、植物的空間、步道的空間的變化而能夠步移景異。

鳥瞰圖

　　南面是城市到自然濕地過渡的界面，相對開敞的空間結合一系列綠島，以及主入口的跌水景，將市民引流入公園內部。

入口水景

　　東側空間狹窄，用臺地和垂直流濕地來處理外部市政道路和園區內部的高差，同時用臺階進行內外交通的鏈接，形成園區的次入口，臺地旁邊是親水步道；在西側是漫步水岸邊的感覺；

側臺地與垂直流濕地

　　北側銜接新華書店宿舍區，以給老人和小孩提供一些游戲的空間為主，水邊是比較規整的植物觀賞型濕地，可以在這里停留、回望；

北側濕地效果圖

北側濕地

　　水體西側是市第二醫院的擋墻駁岸，所以在西側設計一種不停在水岸和島嶼中穿梭的濕地體驗，同時增加了一些特色廊架，使得人行走其中時，可以沉浸在這個濕地的氛圍里，而不受雜亂的城市天際線的困擾。

東側濕地連廊效果圖與實景圖

　　效益SIGNIFICANCE

　　生態效益：通過截污工程與合流制溢流調蓄池的利用，污染負荷削減率達84%以上。作為合流制溢流調蓄水池的溢流受納水體，可提供1.8萬立方米的調蓄空間。湖體水質從黑臭水體到穩定Ⅳ類水標準。通過恢復湖體生境，提高植物群落和動物多樣性，該湖體已成為野鴨、白鷺等野生鳥類棲息地的重要場所。

　　經濟效益：本項目采用EPCO模式進行建設，施工單位除負責項目建設外，還承擔本項目10年運營維護工作。項目解決區域13.2ha的雨水問題。

　　社會(huì )效益：建成后的遺址公園已成為可進入的濱水活動休閑空間，與之前破敗的氛圍不同，公園為居民休閑活動和為市區生態教育工作提供場地。隨著公園內鍛煉和家庭游覽的活動增加，有效帶動老城區的區域活力。

　　項目信息

　　項目名稱：池州護城河遺址公園景觀與海綿設計

　　項目地址：安徽省池州市

　　業主單位：池州市城市建設重點工程管理辦公室

　　設計單位：阿普貝思（北京）建筑景觀設計咨詢有限公司、北京雨人潤科生態技術有限責任公司

　　主創(chuàng )設計：鄒裕波、趙楊

　　設計團隊：譚斌杰、童景星、趙雯、潘雪、王凱、肖琳、楊曉輝、王嘉楠（阿普貝思）

　　　　　　　劉強、林聰、俱晨濤、李貞子（雨人潤科）

　　施工單位：池州市城市建設重點工程管理辦公室
